Chung cư Nhà ở xã hội KCN Sông Khoai – Quảng Ninh

Dự án : Chung cư Nhà ở xã hội KCN Sông Khoai – Quảng Ninh

Chủ đầu tư: JINKO SOLAR VIỆT NAM

Tổng thầu : VINAINCON

Đơn vị tư vấn thiết kế, cung cấp Hệ thống nước nóng : Nhà phân phối Ariston Tuấn Thủy

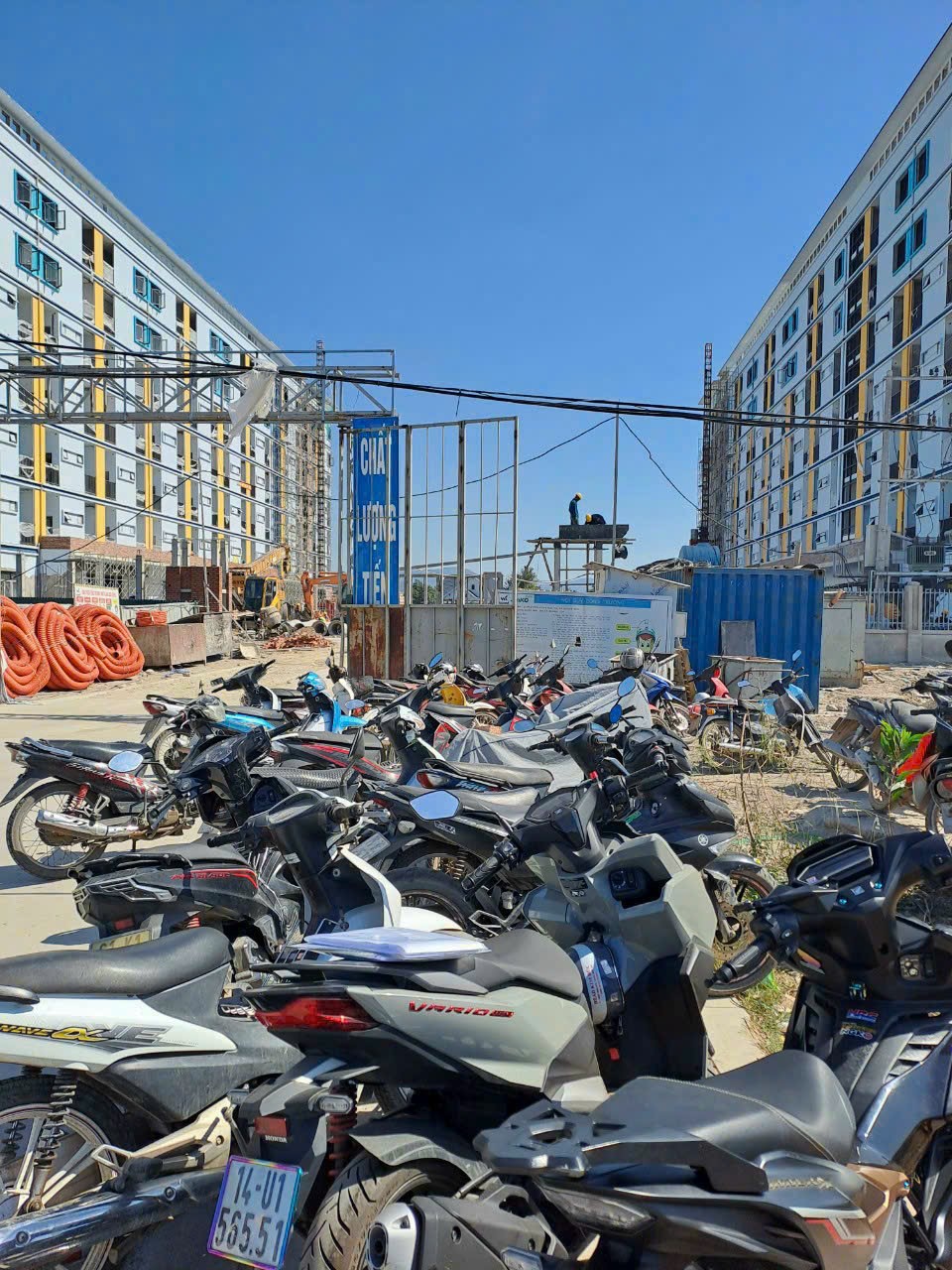

Quy mô: 2 tòa chung cư 7 tầng, tổng số lượng người sử dụng : 1500 người. 1 sàn có kích thước 100m x 60m

Đề bài của Chủ đầu tư và tổng thầu:

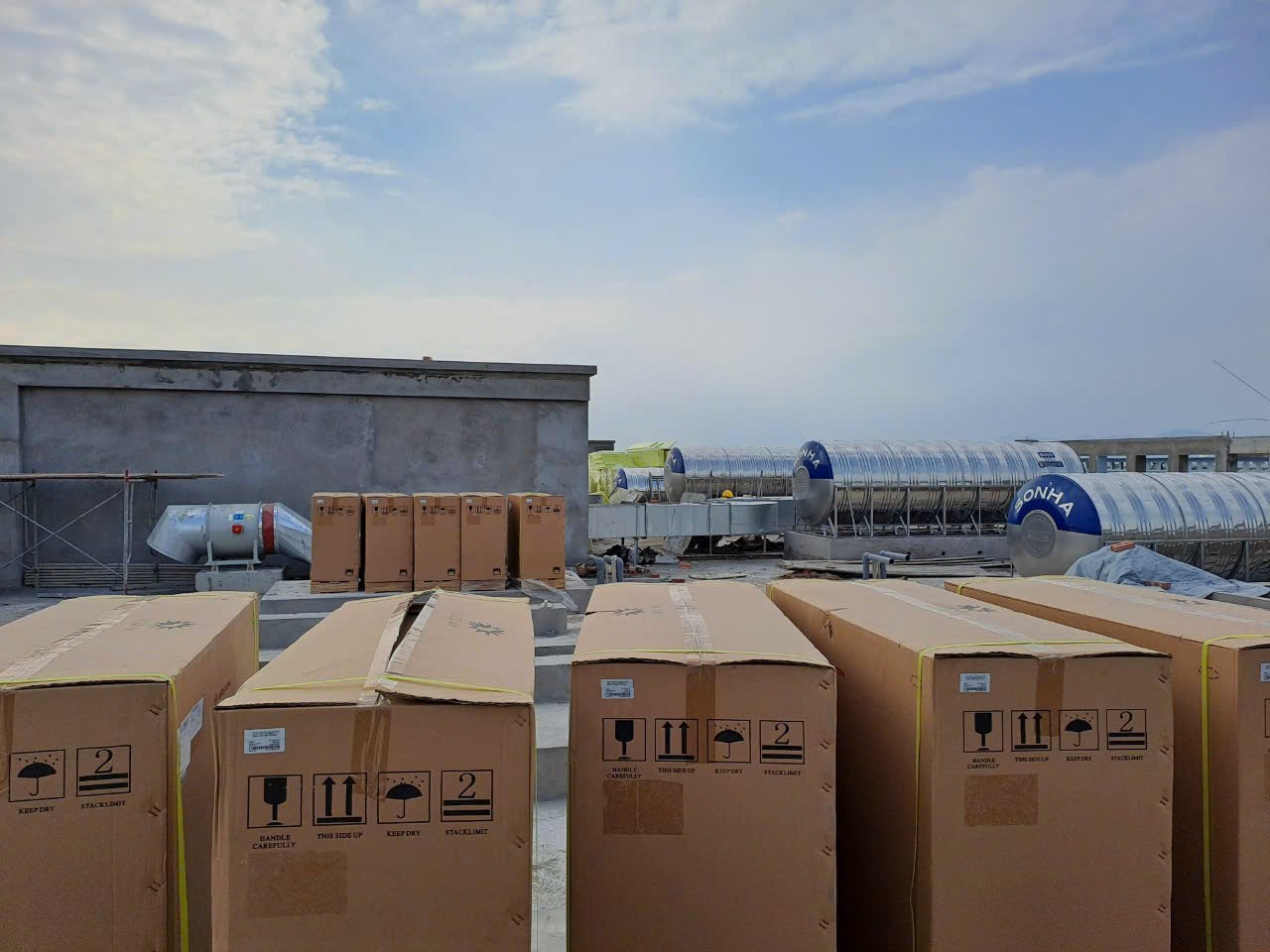

+ Sàn mái là sàn bê tông rỗng, cho nên chỉ chịu được tải trọng nhé, bồn bảo ôn là 10m3

+ Tầng 6-7: chỉ dùng 01 bơm tăng áp nước lạnh

Phương án của Tuấn Thủy

+ 1 tòa có 10 trục nước, nên chia 10 hệ thống 1000L cho 10 trục của tòa nhà nhằm đàm bảo khả năng chịu tải của sàn, đồng thời tiết kiệm được vật tư nước do tòa nhà có diện tích sàn lớn

+ 1 hệ thống 1000L bao gồm: 2 dàn năng lượng 300L (theo yêu cầu của CĐT) , 1 máy heat pump Ariston Ar-10PM (11.6kw nhiệt, 250L/h), 2 bơm tuần hoàn chạy luân phiên, 1 bơm tăng áp cho tầng 6-7, 1 bơm hồi cho tầng 2-5

+ Chọn bơm tăng áp nước nóng sao cho cân bằng được với bơm lạnh. Bơm lạnh chỉ 01 bơm, trong khi bơm nước nóng có 10 bơm, phải đảm bảo cân áp cho nóng – lạnh

Video hoàn thành lắp đặt:
